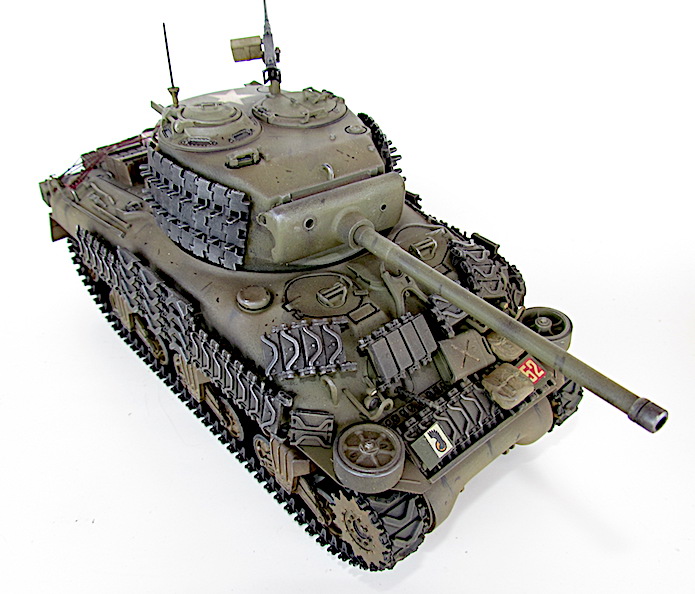

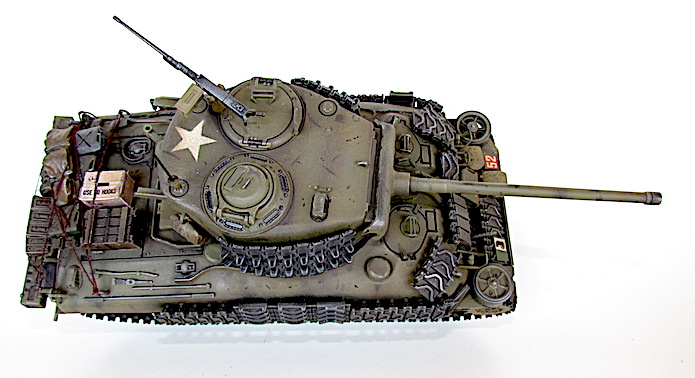

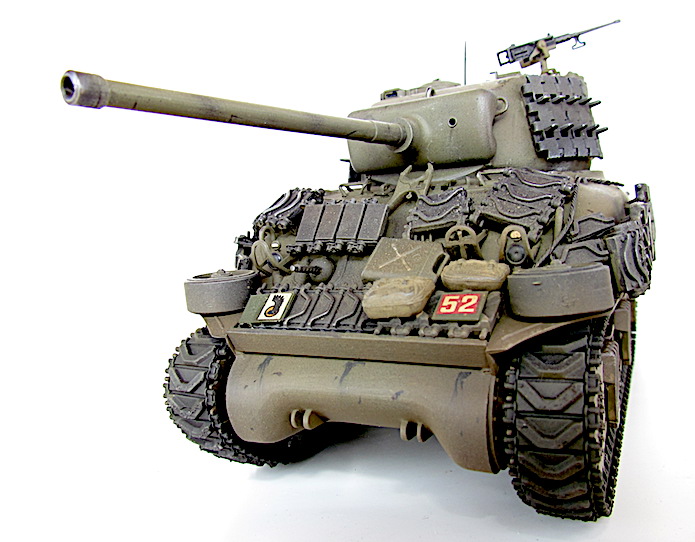

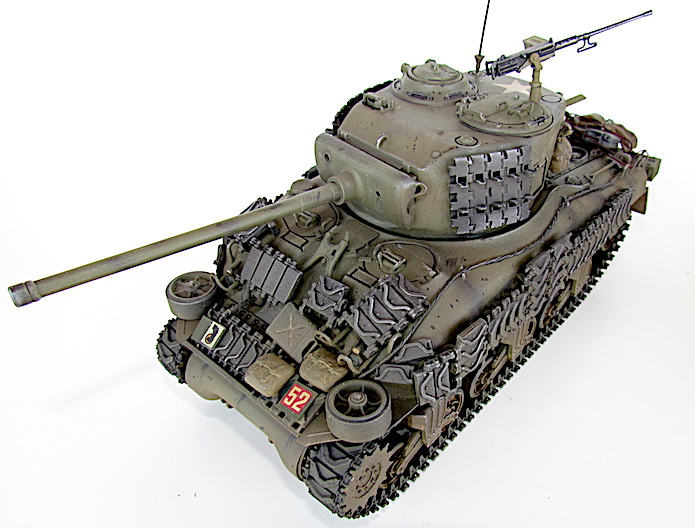

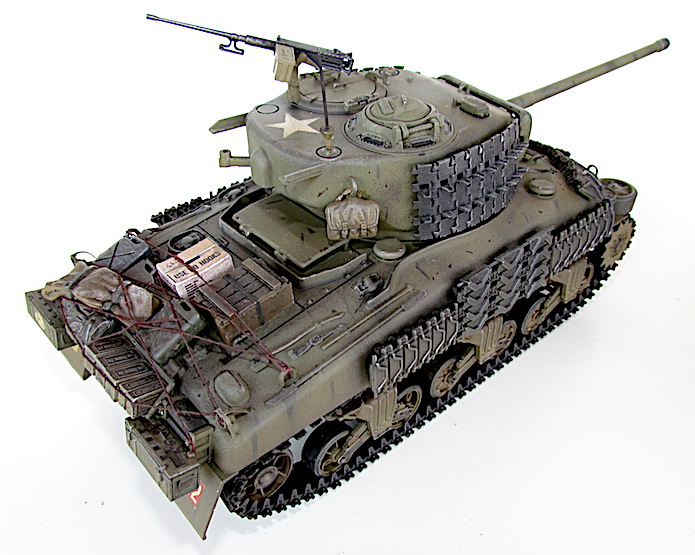

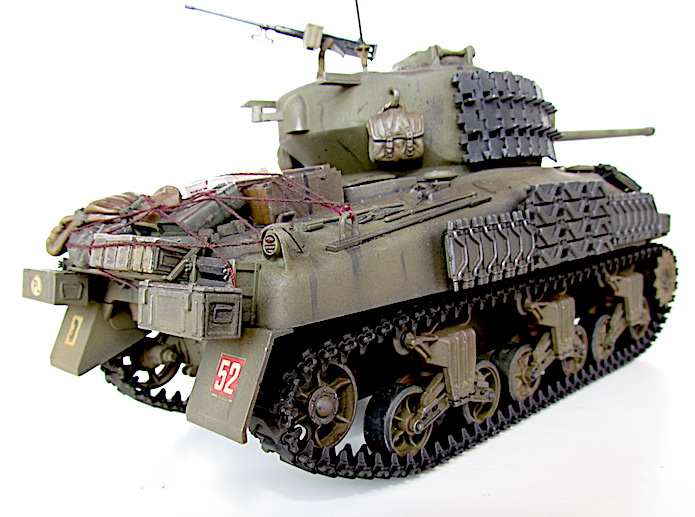

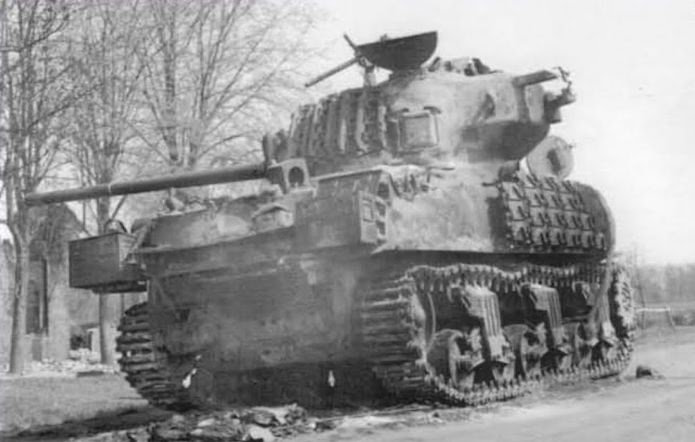

Sherman M4A1(76) (Wet) Medium Tank

Sherman M4A1(76) (Wet) Medium Tank

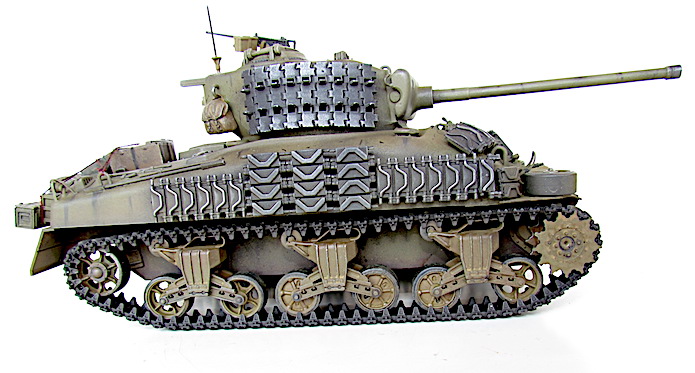

 Afin de faire face aux Panther et autres Tiger, le M4A1 se voit greffer une tourelle T20/T23 accueillant un canon M1, de 76 mm. Avec un tube de 55 calibres, les performances balistiques progressent par rapport au 75 mm M3. Ainsi, avec une vitesse initiale de 792 m/s, son projectile AP M79 Shot (Armor Piercing) de 6,8 kg transperce 88 mm de blindage à 500 mètres sous une incidence de 30° et encore 56 mm à 1 500 mètres. Si le gain lui permet de venir à bout sans difficulté d’un Panzer IV aux distances usuelles de combat, il n’en va pas de même dans le cas du Panther doté d’une cuirasse plus épaisse et inclinée. Les Sherman de base se révélant sensibles aux incendies, notamment à cause du manque de protection de leurs munitions, cette version , désignée W pour Wet Stowage (casier humide) intègre des casiers doublés d’un compartiment contenant un mélange d’eau et de glycérine. Le train de roulement VVSS (Vertical Volute Spring Suspension) est dit de deuxième génération, avec un rouleau porteur décentré vers l’arrière.



Caractéristiques

Catégorie : Char moyen

Constructeurs : Pressed Steel Car Company

Exemplaires produits : 3 426 exemplaires (tous M4A1 (76) confondus)

Equipage : 5

Morphologie

Poids : 28 tonnes

Longueur : 6,35 m

Largeur : 2,91 m

Hauteur : 2,49 m

Protection

Blindage tourelle

Frontal : 89 mm

Latéral : 64 mm

Arrière : 64 mm

Blindage caisse

Frontal : 108 mm

Latéral : 38 mm

Arrière : 38 mm

Blindage superstructure

Frontal : 64 mm

Latéral : 38 mm

Arrière : 38 mm

Mobilité

Vitesse maximale

Sur route : 34 km/h

Tout-terrain : 18 km/h

Autonomie

Sur route : 163 km

Tout-terrain : n.c

Pente : 31°

Obstacle vertical : 0,61 m

Tranchée : 2,30 m

Gué : 1 m



Armement

Principal : 1 canon de 76 mm M1A1, M1A1C ou M1A2

Munitions : 71 projectiles

Secondaire : 2 mitrailleuses M1919A4 de 0.30 (7,62 mm)

                     1 mitrailleuse AA M2 de 0.50 (12,7 mm)

 Munitions : 6 250 projectiles de 7,62 mm

                    600 projectiles de 12,7 mm

Motorisation

Moteur : 9 cylindres essence Wright (Continental) R975 C4

Puissance : 460 cv à 2 400 tr/mn

Radio : SCR 508/528/538



Sources :TNT Trucks & Tanks Hors-série n°6 Les chars moyens et lourds Anglo-américains de la Seconde Guerre mondiale Novembre /décembre 2010
