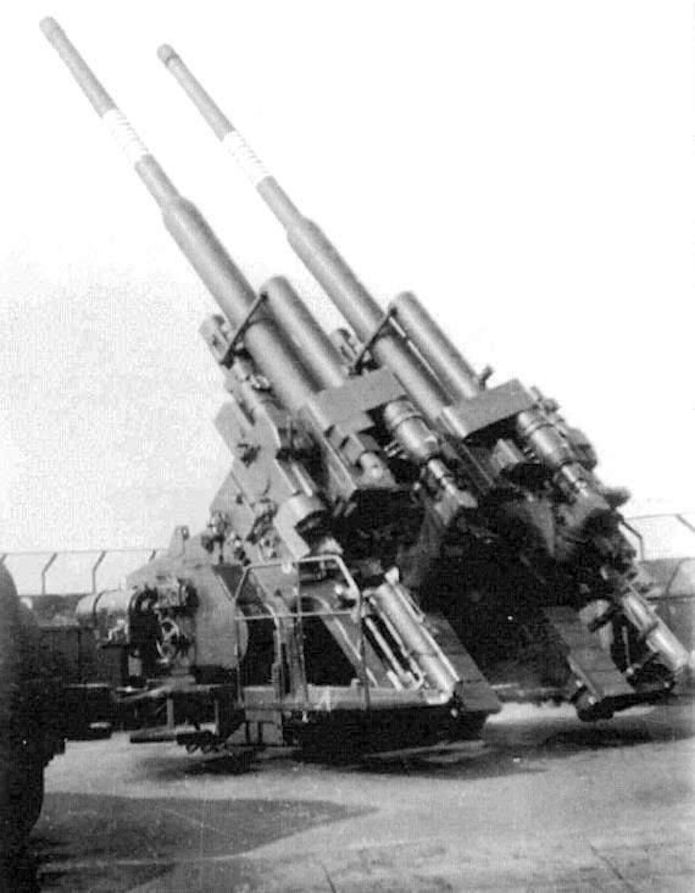

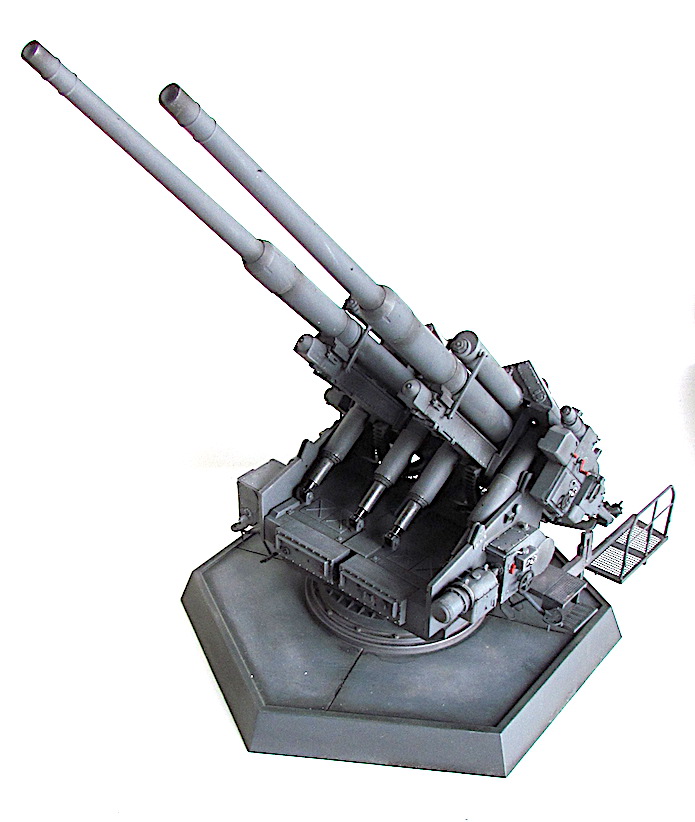

12,8cm Flakzwilling 40

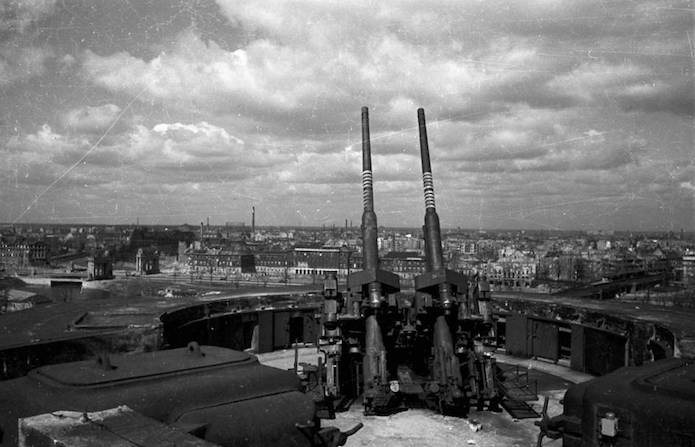

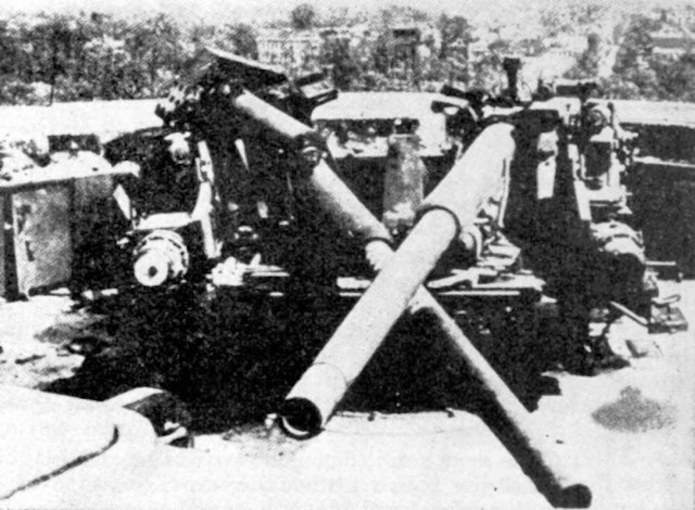

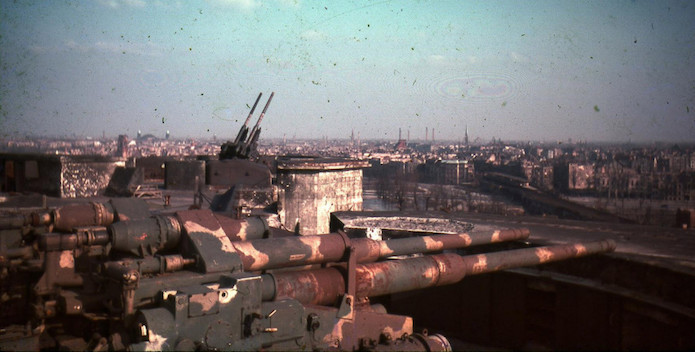

En 1940, la décision est prise d’ériger des tours de DCA (Flaktürme), afin d’améliorer la protection antiaérienne des grandes zones urbaines. La hauteur de ces tours varie, selon le modèle, entre 43 à51 m et elles sont, souvent, construite, quand la topographie locale le permet, sur des emplacements surélevés. Elles permettent de dégager au maximum les secteurs de tir de la Flak, en positionnant les pièces, installées sur les niveaux les plus élevés, au-dessus des immeubles les plus hauts de l’agglomération. Seules Berlin, Hambourg et Vienne seront dotées de ce type d’ouvrage. Il avait été prévu de les armer avec des 15 cm Flak, mais faute de pouvoir disposer du matériel, la seule solution envisageable se résume, dès lors, à les remplacer par des 12,8cm Flak. Pour augmenter le volume de feu et exploiter , au mieux, la surface disponible, Rheinmetall, associé à Hanomag développe une version jumelé, désigné Gerät 44, puis 12,8cm Flakzwilling 40, dont le premier exemplaire est livré en 1942. Ses caractéristiques sont strictement identiques à celles du modèle monotube, sauf sa cadence de tir, 24 coups/minutes, ses dimensions hors tout (L x l x h, 9 120 mm x 5 045 mm x 2950 mm) et son poids sur socle 27 000 kg.

Caractéristiques

Type : canon antiaérien lourd

Temps de service : 1942/1945

Concepteur : Rheinmetall-Borsig

Année de conception : 1936

Constructeur : Rheinmetall-Borsig et Hanomag

Calibre : 128 mm

Longueur du tube : 7 835 mm (L/61)

Longueur : 9 120 mm

Largeur : 5 045 mm

Hauteur : 2950 mm

Poids sur socle : 27 000 kg

Recul : 1 300 mm (élévation 0°) 1 000 mm (élévation 85°)

Réglage

Azimut : 360°

Site : -3/ +88°

Cadence de tir : 24 cps/mn

Temps de recharge : 2,8 secondes

Mécanisme : Culasse semi-automatique à glissement horizontal

Alimentation : Refouloir électrique

Plafond maximal : 14 800 m (85°)

Plafond pratique : 10 675 m

Portée maximale : 20 950 m (donnée purement théorique, le 12,8cm n’ayant jamais été engagé en emploi terrestre)

Vitesse initiale (Vo) : 880 m/s

Dispositif de visée et assistance de réglage à distance : récepteur à cadrans (Folgezeigerübertragungdgerät 37)

Munitions – poids unitaire : 48 kg (étui en acier), 50,5 kg (étui en laiton)

. 12,8cm Sprenggranate L/45, obus explosif à fusée chronométrique (3à secondes)

. 12,8cm Brand Schrapnelgeschooss GranateFlak 40 , obus explosif incendiairen avec fusée chronométrique (mis en service : fin 1944, début 1945)

. 12,8cm Panzergranate 40&43, obus de rupture

Nota : de nombreux essais en quantités limitées, de munitions sous-calibrées à sabot de 10,5cm et de projectiles avec fusée d’appoint ; objectif : recherche d’accroissement de la Vo (jusqu’à 1 530 m/s) pour améliorer le plafond d’altitude

Emploi : batterie antiaérienne « statique » Flaktürme, Geschutzwagen II ( Eisenbahn) Schwere Flak.
